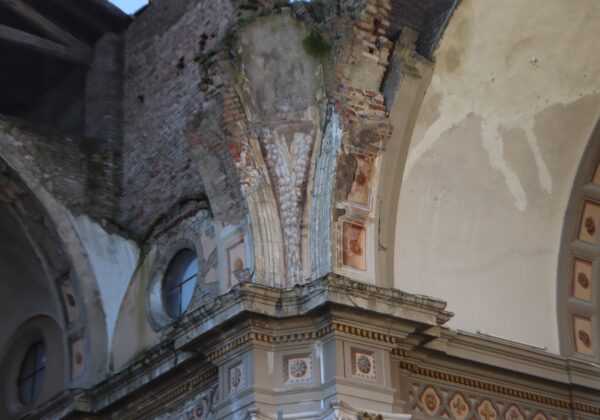

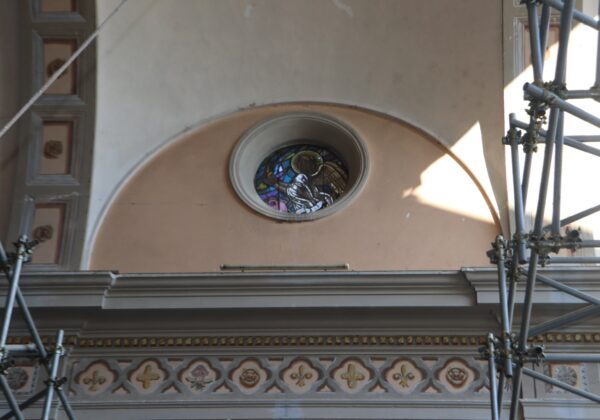

Progettazione degli impianti elettrici e speciali per il recupero post-sisma della Chiesa di Mirabello, con soluzioni integrate KNX, DALI, sicurezza antincendio e valorizzazione architettonica.

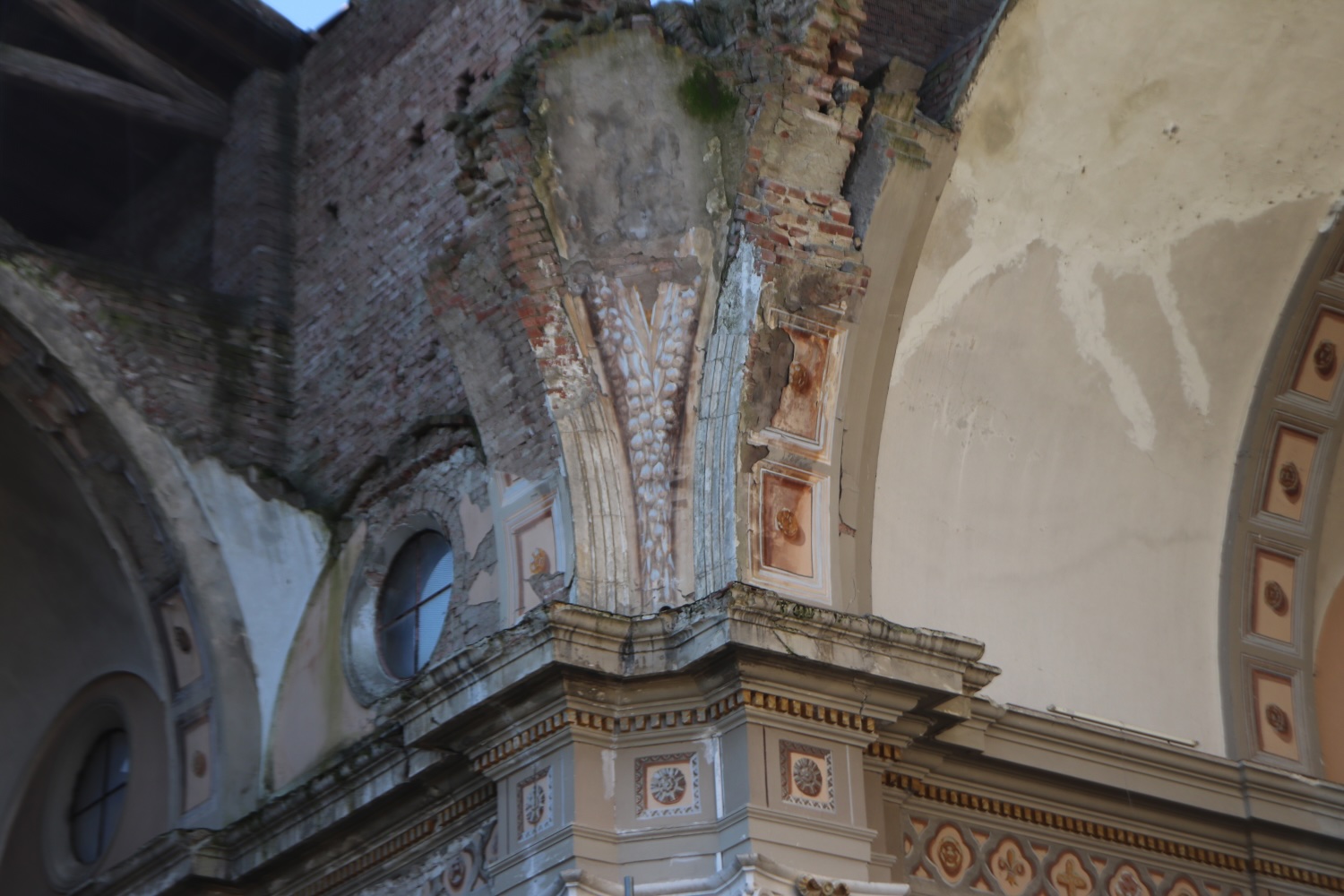

L’incarico ha per oggetto l’esecuzione delle opere di impianti elettrici e speciali compresi nei lavori di ricostruzione della Chiesa di Mirabello

Dette opere si possono riassumere come segue:

• Realizzazione di un nuovo quadro elettrico ubicato presso il punto di consegna della fornitura elettrica.
• Realizzazione di un nuovo quadro elettrico generale della Chiesa, dei quadri elettrici secondari di piano e di zona.
• Installazione di nuove linee di distribuzione principale degli impianti elettrici della Chiesa, realizzate con cavi tipo FG16(O)M16 0,6/1 kV e FG17 per i servizi normali.
• Realizzazione di impianti d’illuminazione normale di tipo incassato nei locali del piano terra della Chiesa , di tipo a vista nei locali tecnici e nella zona sottotetto con comandi centralizzati tramite sistema bus, utilizzando protocolli KNX e DALI per l’illuminazione principale.
• Realizzazione di impianti di distribuzione elettrica consistenti in prese incassate con tipologia degli apparecchi di tipo civile in tutti gli ambienti frequentati dal pubblico, di tipo da esterno con apparecchi industriali tipo CEE nei locali tecnici quali la CT e le zone sottotetto.
• Realizzazione di impianti d’illuminazione di sicurezza realizzati con lampade autonome.
• Realizzazione di un sistema di controllo e gestione dell’illuminazione della Chiesa, realizzato mediante componenti digitali con protocollo DALI.
• Realizzazione di un sistema generale di controllo e gestione dell’impianto elettrico della Chiesa, realizzato mediante componenti digitali con protocollo KNX
• Realizzazione di un impianto telefonico e di trasmissione dati comprendente un armadio di edificio ubicato nella sacrestia, e distribuzione con coppie di prese incassate RJ45 collegate con cavi AWG 24 idonei per trasmissione dati in categoria 6.
• Realizzazione di un impianto automatico di rivelazione e allarme incendio, costituito da rivelatori ad analisi dell’aria, barriere e pulsanti ad indirizzamento individuale collegati con circuiti loop alla nuova centrale digitale ubicata nella cantoria, a cui sarà collegato il pannello remoto da posizionare in Sacrestia.
• Realizzazione di un impianto audio e di diffusione sonora, comprendente una centrale ubicata nella sacrestia e diffusori a colonna distribuiti nelle zone della Chiesa.
• Lavori di risistemazione dell’impianto di protezione contro le scariche atmosferiche del campanile, dopo riposizionamento della cupola attualmente posizionata a terra dopo il terremoto

Progetto di prevenzione incendi per il Palazzo di Giustizia di Firenze, finalizzato all’adeguamento normativo, alla protezione degli archivi e alla sicurezza delle nuove aree funzionali.

Il presente progetto antincendio del Palazzo di Giustizia di Firenze si rende necessario al fine di adeguare l’edificio a nuove esigenze del Tribunale in merito alla destinazione d’uso di alcuni locali e ad interventi di manutenzione straordinaria. In dettaglio, dovranno essere realizzati nuovi archivi cartacei al Piano a quota -5, la destinazione a parcheggio per i dipendenti del piazzale tergale e la conseguente realizzazione di una recinzione, nello stesso parcheggio, per evitare promiscuità con l’area destinata a piazzale per i mezzi di trasporto dei detenuti, oltre al ripristino di alcune compartimentazioni degradate e all’adeguamento degli impianti di evacuazione fumo e calore negli archivi al piano -5,00.

Con riferimento al D.P.R. 151/2011, per il Palazzo di Giustizia sono individuabili le seguenti attività di prevenzione incendi, come da SCIA presentata in data 14.05.2025 dall’Ing. Pietro Antonio Scarpino:

Attività 71-3-C: Aziende ed uffici con oltre 300 persone presenti (attività prevalente);
Attività 34-2-C: Depositi di carta, cartoni e prodotti cartotecnici, archivi di materiale cartaceo, biblioteche, depositi per la cernita della carta usata, di stracci di cascami e di fibre tessili per l’industria della carta, con quantitativi in massa superiori a 5.000 kg;
Attività 49-3-C: Gruppi per la produzione di energia elettrica sussidiaria con motori endotermici ed impianti di cogenerazione di potenza complessiva superiore a 25 kW;
Attività 74-3-C: Impianti per la produzione di calore alimentati a combustibile solido, liquido o gassoso con potenzialità superiore a 116 kW;
Attività 75:         Autorimesse pubbliche e private, parcheggi pluriplano e meccanizzati di superficie complessiva superiore a 300 m²; locali adibiti al ricovero di natanti ed aeromobili di superficie superiore a 500 m²; depositi di mezzi rotabili al chiuso (treni, tram ecc.) di superficie superiore a 1000 m² .

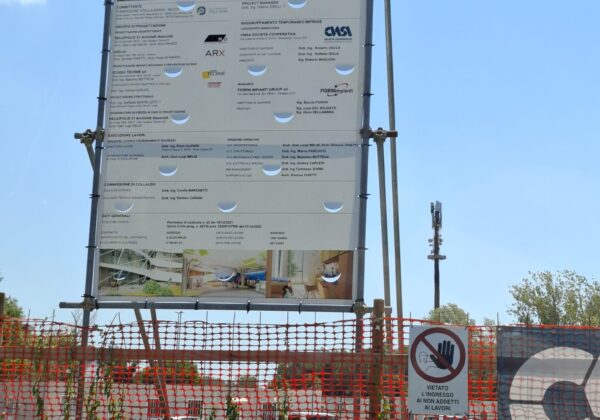

Supporto tecnico, ottimizzazione economica e assistenza in cantiere per impianti elettrici e speciali di eccellenza.

La consulenza consiste nel supportare la Soc. CMSA nella realizzazione degli impianti elettrici e speciali all’interno del nuovo ospedale Stella Maris di Pisa, ospedale che ospiterà bambini con problemi neurologici, ad oggi la consulenza è consistita nella verifica del progetto e nell’analisi economica cercando e proponendo marche e apparecchiature di primo ordine, il lavoro proseguirà facendo anche assistenza in cantiere per verificare che le lavorazioni siano svolte nel migliore modo possibile e a regola d’arte.

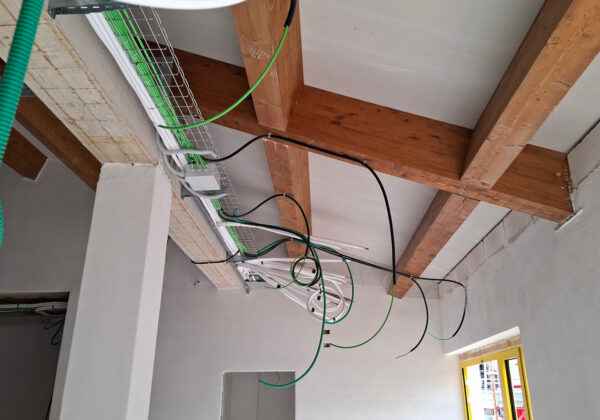

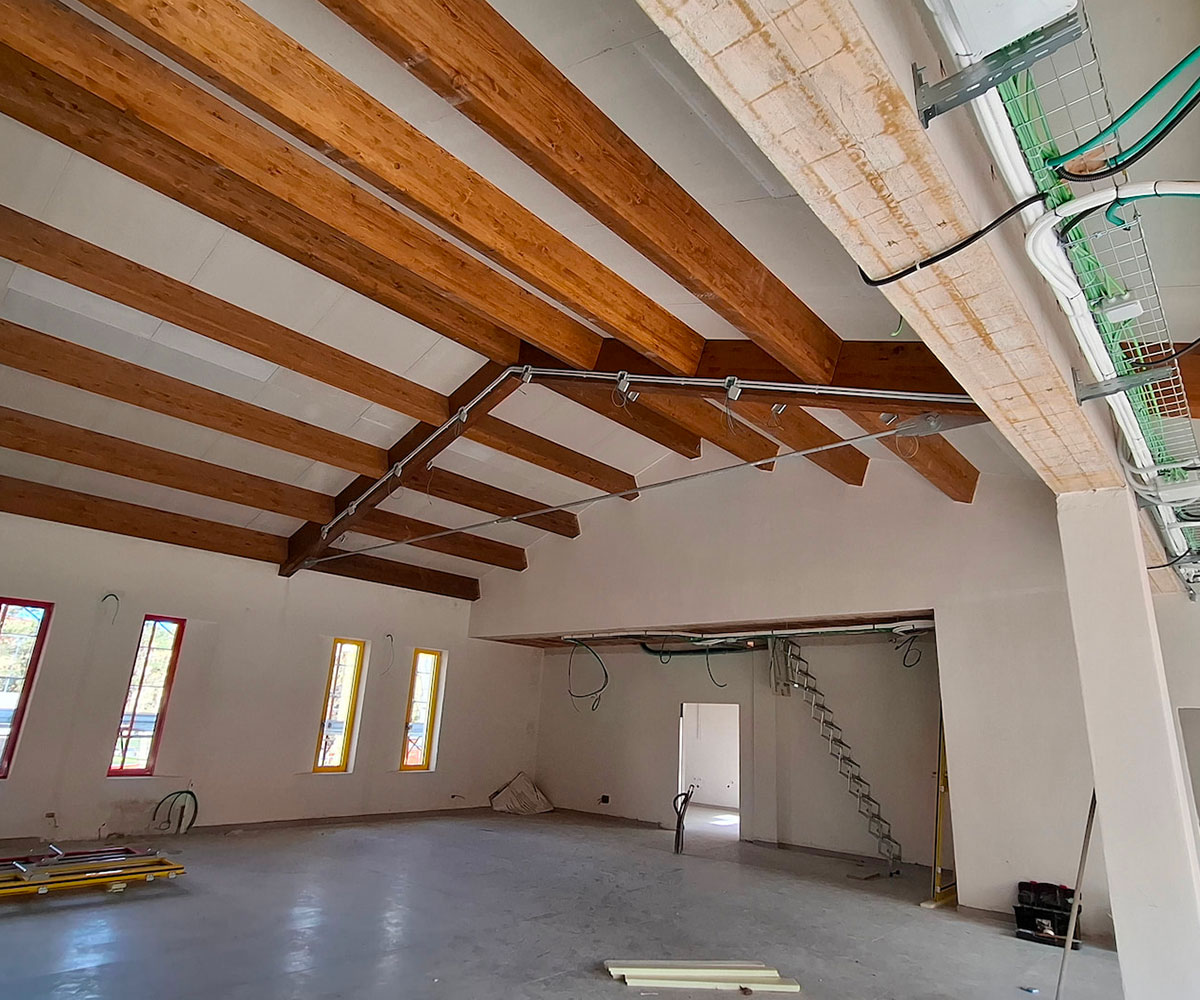

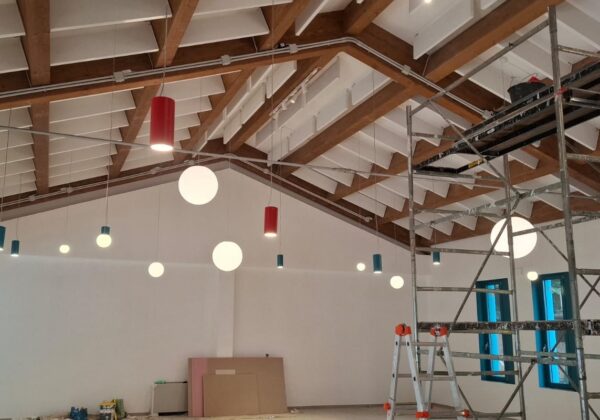

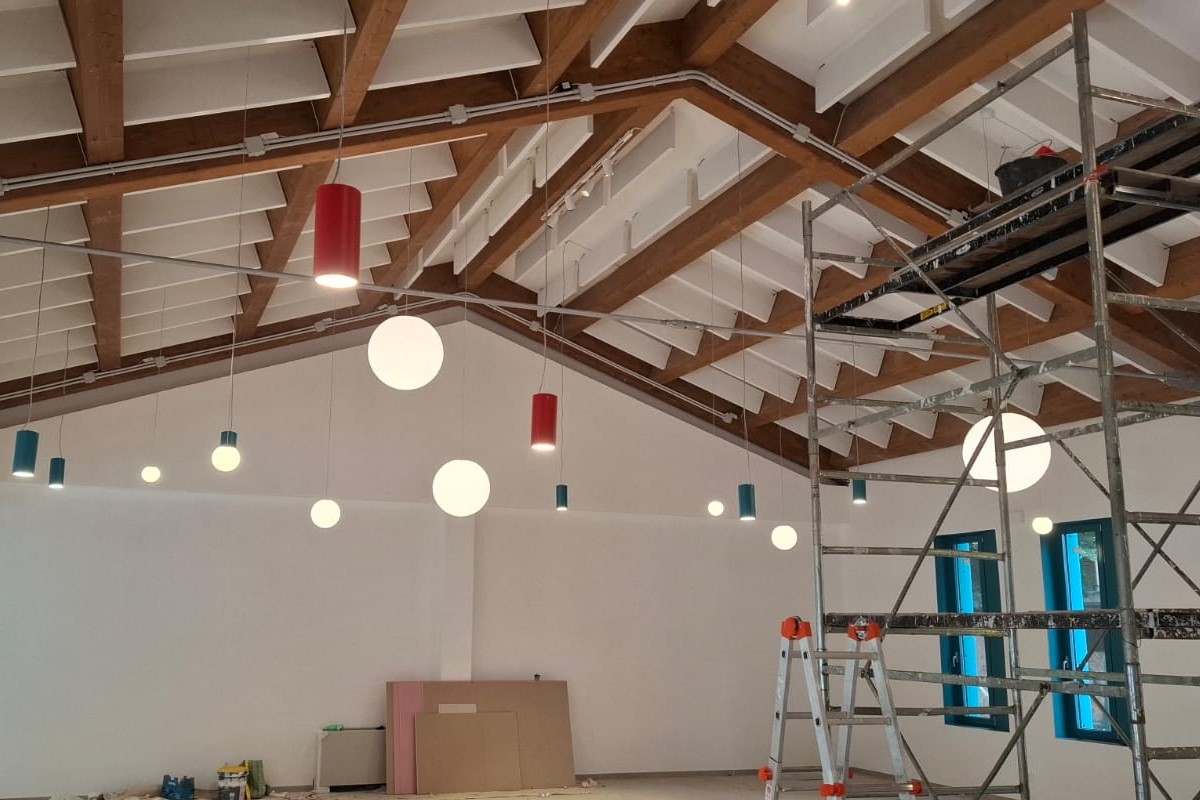

Direzione operativa per la realizzazione degli impianti elettrici e speciali a supporto di un nuovo spazio dedicato alla comunità scolastica.

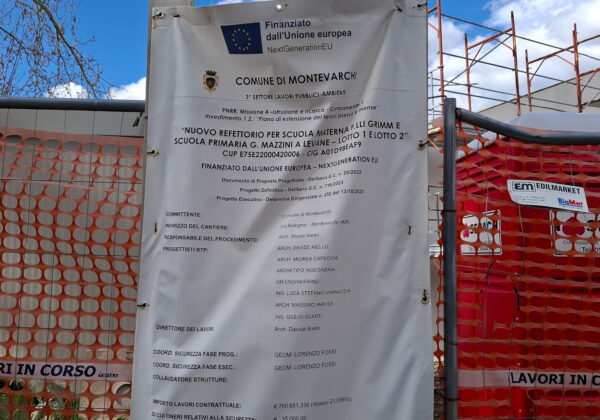

L’incarico consiste nell’eseguire la direzione operativa relativa alla costruzione dei nuovi impianti elettrici e speciali nell’ambito dei lavori di realizzazione del nuovo refettorio della scuola GRIMM a Levane i lavori hanno riguardato la costruzione di nuovi quadri elettrici, dei nuovi impianti di illuminazione e FM i lavori sono in fase di conclusione

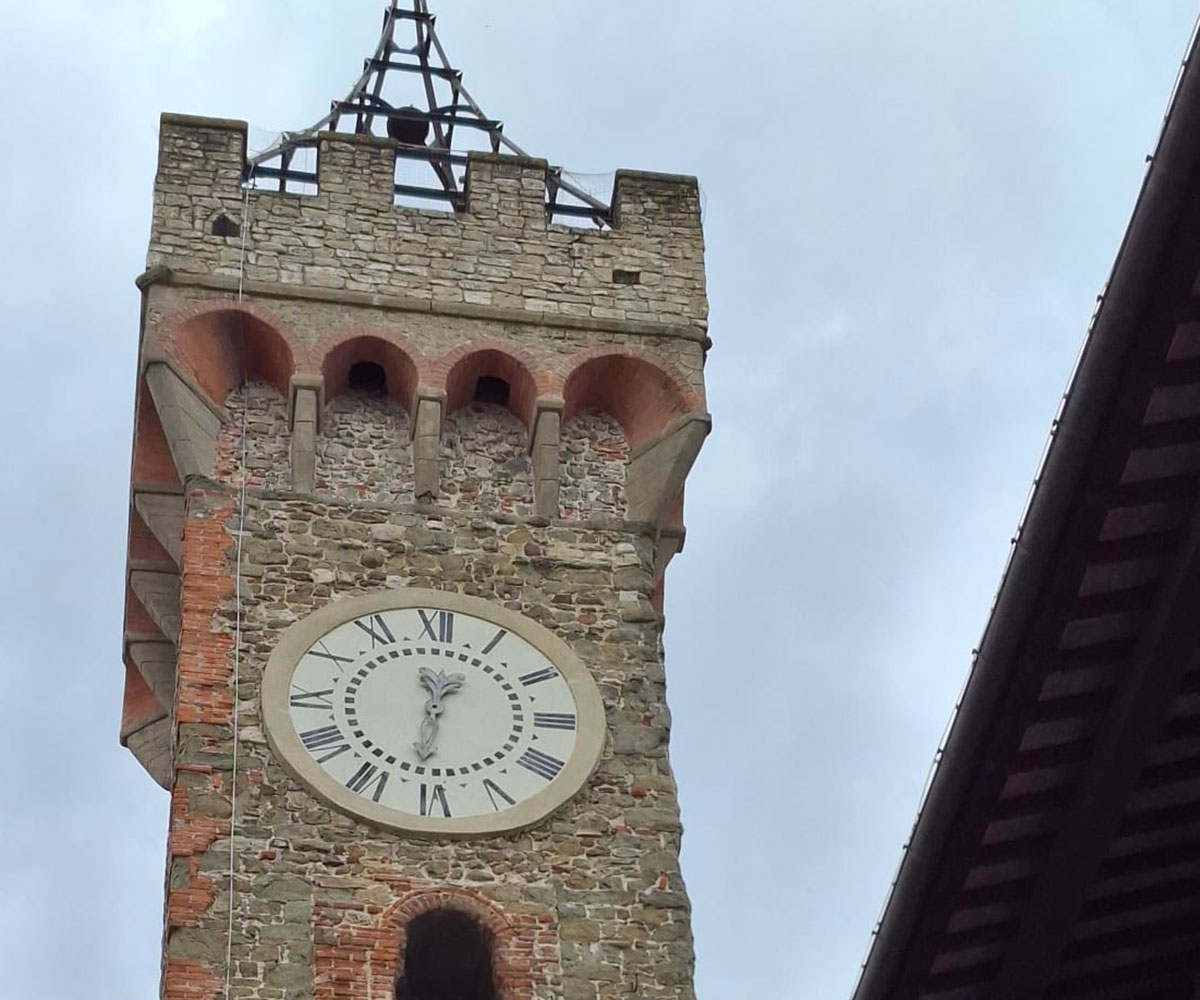

Un progetto illuminotecnico pensato per esaltare l’identità architettonica di Palazzo Pretorio e restituirlo alla cittadinanza anche nelle ore serali.

Dovrà essere realizzato un nuovo impianto di illuminazione idoneo all’illuminazione delle facciate e della torre di Palazzo Pretorio, al fine di evidenziare e rendere visibile alla cittadinanza questo elemento storico di Figline Valdarno, in continuità con l’illuminazione di Piazza Marsilio  Ficino, già realizzata nel 2022. L’impianto di illuminazione sarà alimentato, per quanto riguarda le facciate del Palazzo, direttamente dall’impianto elettrico presente all’interno di Palazzo Pretorio, mentre per quanto riguarda l’illuminazione della Torre, l’impianto sarà derivato da quello di Piazza Marsilio Ficino, in particolare dal quadro esistente nel vicolo Torsellini, che risulta già predisposto per l’alimentazione degli apparecchi illuminanti dedicati appunto alla Torre.

L’impianto dedicato all’illuminazione delle facciate sarà gestito da un nuovo quadro elettrico, derivato dal quadro elettrico presente al piano secondo, e sarà posizionato nella terrazza a tasca ove è presente la pompa di calore dell’impianto di condizionamento del Palazzo

In definitiva i lavori che dovranno essere realizzati per l’illuminazione di Palazzo Pretorio sono i seguenti:

• Distribuzione primaria rete normale per l’alimentazione del nuovo quadro elettrico dedicato all’illuminazione di Palazzo Pretorio;
• Costruzione di nuovo quadro elettrico per la gestione del nuovo impianto di illuminazione di Palazzo Pretorio
• Distribuzione secondaria, in partenza dal nuovo quadro elettrico, per l’alimentazione degli apparecchi illuminanti dedicati all’illuminazione delle facciate di Palazzo Pretorio;
• Distribuzione secondaria derivata dal quadro elettrico esistente in Vicolo Torsellini, per l’alimentazione degli apparecchi illuminanti dedicati all’illuminazione della Torre;
• Installazione di apparecchi illuminanti sulle facciate di Palazzo Pretorio per l’illuminazione generale
• Installazione di apparecchi illuminanti sui tetti di alcuni palazzi vicini a Palazzo Pretorio per l’illuminazione della Torre
• Impianto di gestione dell’illuminazione realizzato con sistema DALI e collegato al sistema di gestione esistente di Piazza Ficino.

L’intervento in oggetto ha anche per oggetto dei piccoli adeguamenti dell’illuminazione della Piazza Ficino, che durante le lavorazioni di rifacimento dell’illuminazione non potevano essere eseguiti, in particolare si dovranno installare degli apparecchi lineari per l’illuminazione delle facciate, già in possesso del Comune, sulla facciata dell’edificio posizionato a sud-ovest della piazza, ovvero all’inizio di Via Oberdan, si dovranno posizionare in modo diverso gli apparecchi dedicati all’illuminazione della facciata della Chiesa, saranno installati degli apparecchi illuminanti all’interno del loggiato superiore adiacente alla chiesa e sarà eliminato il vecchio quadro elettrico, presente nel locale quadri in piazza Averani, che a seguito dei lavori di adeguamento dell’illuminazione pubblica non ha più senso di esistere.

Direzione operativa degli impianti elettrici e speciali per l’adeguamento del Teatro Mila Pieralli di Scandicci.

L’incarico consiste nell’eseguire la direzione operativa relativa alla costruzione dei nuovi impianti elettrici e speciali nell’ambito dei lavori di adeguamento del Teatro Pieralli di Scandicci, i lavori hanno riguardato tutte le zone del Teatro, dai camerini, al palcoscenico e agli spazi tecnici e pubblici, sono stati costruiti tutti i quadri a servizio del Teatro, dal quadro generale, al quadro camerini, Bar e centrale termica, così come gli impianti di illuminazione e FM, i lavori sono in fase di conclusione.
